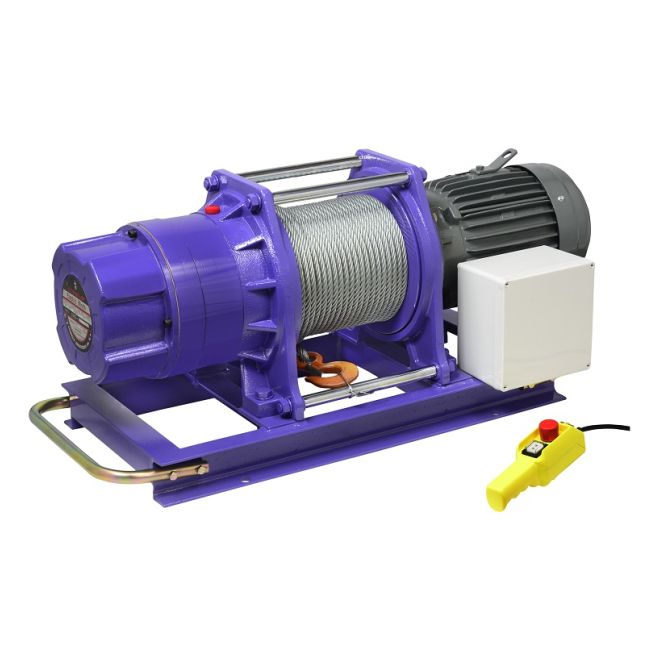

ComeUp CWG 30375 900 (kg) 400V - Elektrische Winde

Technische Daten:

• Tragfähigkeit: 900 kg auf oberster Seillage


• Hebegeschwindigkeit:




• Option A: 13 - 20,6 m/min




• Stromversorgung: 3 Phasen, 380-440 V


• Motorklasse IP54:




• Option A: 3,8 kW x 4-poliger Induktionsbremsmotor


• Option B: 2,2 kW x 6-poliger Asynchron-Bremsmotor




• Getriebeübersetzung: 48:1


• Maximale Hubhöhe: 58 m


• Bremsverfahren: Elektromagnetisch


• Stahldrahtseil: 10 mm x 60 m


• Länge der Trommel: 230 mm


• Durchmesser der Trommel: 127 mm


• Durchmesser des Trommelflansches: 275 mm


• Bolzenmusterbefestigung: 500 mm x 370 mm


• Nettogewicht (Standardausführung): 185 kg


• Bruttogewicht: 225 kg


• Gehäuseabmessungen (L x T x H): 974 x 400 x 445 mm


• Verpackungsmaße (L x T x H): 1.140 x 590 x 620 mm

Besondere Merkmale:

• Elektromagnetische Federdruck-Sicherheitsbremse


• Hochbelastbare, hocheffiziente Kugellager an allen Laufflächen


• Planetengetriebe für maximalen mechanischen Wirkungsgrad


• Fußstützen aus Stahlguss


• Geschweißte Stahltrommel


• Lieferung auf montagefertiger Stahlfußplatte


• Nennleistungsbegrenzer begrenzt die Antriebsleistung des Motors, um eine Überlastung der Winde zu verhindern


• Geräuscharmer Betrieb


• Inklusive Niederspannungssteuerung


• Not-Aus-Schalter auf Anfrage erhältlich

Leistung:

Die angegebenen Leistungsdaten basieren auf einer 50Hz-Versorgung. (Ein 60 Hz-Motor ist optional erhältlich, wodurch sich die Hubkapazität um 20 % verringert und die Geschwindigkeit um 20 % erhöht).

Hubkraft, Hubgeschwindigkeit und Drahtseilkapazität:

Hinweis: Die angegebenen Kapazitäten beziehen sich auf eine 50-Hz-Stromversorgung.

Schleppkapazität für verschiedene Steigungen in kg:

Anmerkungen:

• Alle Angaben beziehen sich auf die oberste Seillage. Jeder Schichtwechsel auf der Trommel erhöht die Zugkraft um 10%.


• Der Einsatz einer Umlenkrolle für den Doppelstrangbetrieb erhöht die Zugkraft um ca. 85%.


• Die Zugkraftkapazitäten basieren auf einer Zuglast und 15% Reibung wurden berücksichtigt (spezifische Anwendungen können abweichen).

Warnung:

• Die Winde ist nicht für das Bewegen oder Heben von Personen vorgesehen.


• Die angegebene Tragfähigkeit bezieht sich auf die oberste Seillage auf der Trommel.


• Die Wicklung des Seils auf der Trommel muss 5 Windungen von der Trommel entfernt bleiben.

Garantie:

Für jede neue Winde gilt eine Garantie auf Herstellungs- und Materialfehler für einen Zeitraum von 12 Monaten ab Kaufdatum. SEILE FALLEN NICHT UNTER DIE GARANTIE.

Abmessungen, mm/in:

Zubehör:

Standard-Zubehör:

• Stahlseil 10 mm x 60 m mit Sicherheitshaken


• Niederspannungsregler LV-320



  • Schaltkabel 1, 25 mm² x 3C x 3 m


  • Pendelschalter CPB-161








• Fernsteuerung CPB-161




• Grundplatte

Optionales Zubehör:

• Niederspannungsregler LV-320



  • Schaltkabel 1, 25 mm² x 3C x 3 m


  • Anhängerschalter PB-306 mit Not-Aus-Taster








• Fernsteuerung, PB-306
