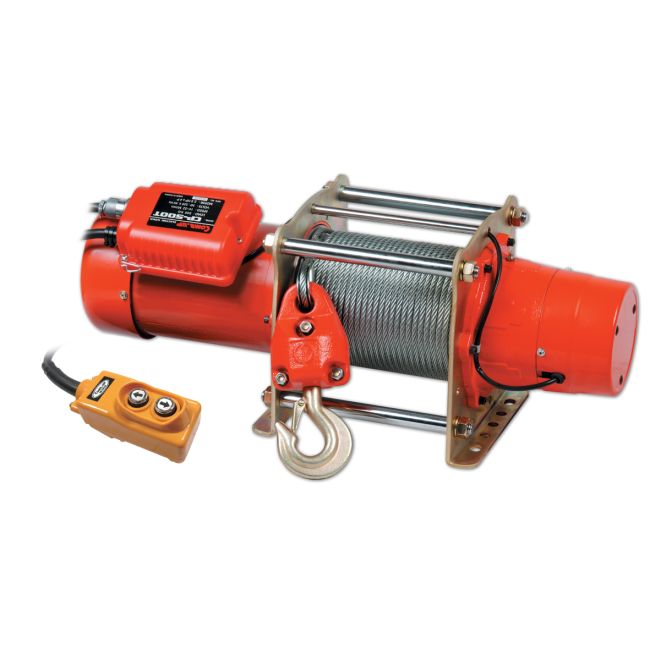

ComeUp CP 500T 400V 500 kg 60 m - Elektrisch Hubwinde

Mit einer Tragfähigkeit von 500 kg auf der oberen Lage des Drahtseils bietet der CP-500T eine Hubgeschwindigkeit von 12-18 m/min. Die Seilwinde wird von einem 1,8-kW-Motor mit Induktionsbremse angetrieben, der mit einer 3-Phasen-Stromquelle von 380-440 V gespeist wird. Dank des Planetengetriebes und des geschlossenen Trommelflansches wird ein maximaler Wirkungsgrad erreicht. Der Seilwinde hat eine maximale Hubhöhe von 58 Metern und verfügt über ein elektromagnetisches Bremssystem.

Technische Daten:

• Tragfähigkeit: 500 kg (obere Lage des Stahlseils)
• Hebegeschwindigkeit: 12 - 18 m/min
• Stromquelle: 3-Phasen, 380-440V
• Motorklassifizierung IP44: 1,8 kW x 4-poliger Induktionsbremsmotor
• Getriebeübersetzung: 42:1
• Maximale Hubhöhe: 58 m
• Bremsmethode: Elektromagnetisch
• StahlseilTrommel: 7 mm x 60 m
• Länge der Trommel: 220 mm
• Durchmesser der Trommel: 102 mm
• Durchmesser des Trommelflansches: 180 mm
• Bolzenmusterbefestigung: 267 mm x 156 mm
• Nettogewicht (Standardausführung): 54 kg
• Bruttogewicht: 56 kg
• Gehäuseabmessungen (L x T x H): 704 x 260 x 299 mm
• Abmessungen der Box (L x T x H): 740 x 280 x 350 mm

Optionales Zubehör:

FunkfernbedienungTelepp 2K CP 5 T (drahtlose Fernsteuerung)

Abmessungen:
Siehe beigefügtes Bild für Details.

Standard-Zubehör:

Stahlseil 7 mm x 60 m
Gewichtshaken, CHW-0005
Fernsteuerung, PB-331Schaltkabel 3,5 mm² x 5C x 6 m
PB-331 Handsender mit Not-Aus-Taste

Warnung:
Die Seilwinde ist nicht für das Heben von Personen bestimmt. Die angegebene Tragfähigkeit bezieht sich auf die obere Lage des Drahtseils.

Garantie:
Jedes neue Seilwinde ist für 12 Monate ab Kaufdatum gegen Herstellungs- und Materialfehler garantiert. Drahtseile fallen nicht unter die Garantie.

Die oben genannten Leistungsdaten basieren auf einer 50-Hz-Stromversorgung. (Ein 60-Hz-Motor ist als Option erhältlich, wodurch sich die Hubkapazität um 20 % verringert und die Geschwindigkeit um 20 % erhöht.

Hubkraft, Hubgeschwindigkeit und Drahtseilkapazität:

Hinweis: Die oben genannten Leistungswerte basieren auf einer 50 Hz-Stromversorgung.

Zugkraft für verschiedene Neigungswinkel in kg

Bemerkung:
1. Alle Angaben beziehen sich auf die oberste Lage. Für jede auf der Trommel reduzierte Lage erhöht sich die Zugkraft um 10%.
2. Bei Doppellagenbetrieb kann die Zugkraft durch Verwendung eines Fangblocks um ca. 85% erhöht werden.
3. die Ziehkapazitäten basieren auf einer Zuglast und 15% Reibung (spezifische Anwendungen können abweichen).

Warnung
Die Winde ist unter keinen Umständen für das Bewegen oder Heben von Personen vorgesehen.
Die Nennkapazität basiert auf der obersten Lage seil auf der Trommel.
Die auf die Trommel gewickelte seil sollte 5 Umdrehungen von der Trommel entfernt bleiben.

Garantie
Für jede neue Winde gilt eine Garantie auf Herstellungs- und Materialfehler für einen Zeitraum von 12 Monaten ab Kaufdatum.
KABEL FALLEN NICHT UNTER DIE GARANTIE.
