LE 500 XXT 230V Fahrwerk - Elektroseilzug mit 18 m Kabel und 6 m Steuer- und Hauptkabel
Bitte beachten Sie die zusätzlichen Importkosten auf der Kassenseite.

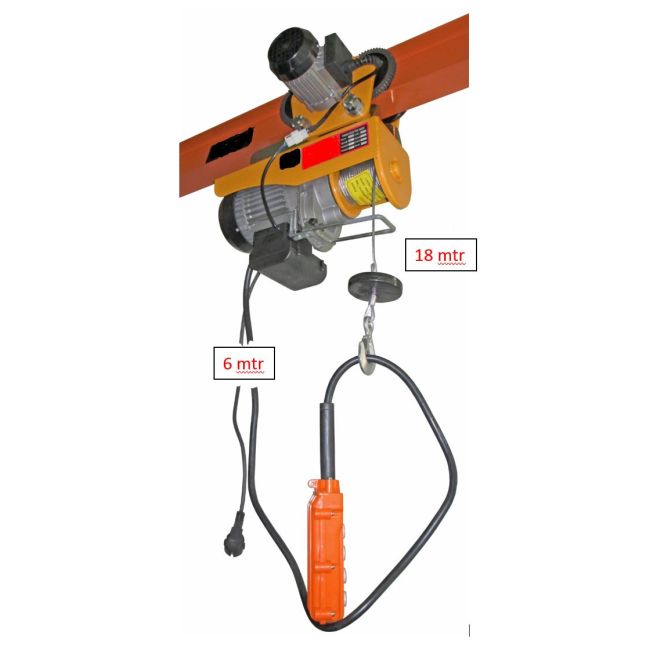

LE 500 XXT 230V Laufkatze – Elektrischer Stahldrahtzug mit 18 m Seil und 6 m Steuer- und Hauptkabel
Erleben Sie maximale Leistung mit dem LE 500 XXT 230V Laufkatze. Mit einem 6 m langen Stromkabel, einem 18 m langen Stahlseil und einem 6 m langen Steuerkabel setzt dieses Produkt neue Maßstäbe. Perfekt für Lasten bis zu 1000 kg, mit einer beeindruckenden Hubgeschwindigkeit von 16,4 m/min. Lassen Sie sich die hochwertige Fernbedienung nicht entgehen!
Anpassung des Laufwagens an ein breiteres Profil
Die Laufkatze ist standardmäßig mit M18-Verbindungsstangen ausgestattet. Wenn die Laufkatze an einem breiteren I-Profil montiert werden soll, lässt sich der Abstand zwischen den vier Laufrädern ganz einfach vergrößern.
Vorgehensweise:
- Tauschen Sie die Verbindungsstangen aus
- Verwenden Sie M18-Gewindestangen.
- Sägen Sie zwei Gewindestangen auf die gewünschte Länge zu, passend zur Breite des Profils.
- Ersetzen Sie die vorhandenen Gewindestangen durch die längeren Exemplare.
- Montieren Sie die Winkelprofile
- Die beiden Winkelprofile, an denen die Winde montiert ist, können bei Bedarf umgedreht werden (nach außen gerichtet).
- Dadurch vergrößert sich der Abstand zwischen den Flanschen der Winkelprofile, wodurch der Laufkat für ein noch breiteres Profil geeignet wird.
- Sichern Sie die Konstruktion
- Verwenden Sie vier zusätzliche M18-Muttern und Unterlegscheiben.
- Bringen Sie auf beiden Seiten jedes Winkelprofils eine Mutter mit Unterlegscheibe an, sodass die Winkelprofile fest zwischen den Muttern eingeklemmt sind.
- Ziehen Sie alle Muttern fest an und überprüfen Sie, ob die Konstruktion spielfrei ist.
- Stellen Sie die Laufrollen ein
- Schieben Sie die vier Laufrollen in die richtige Position, sodass sie korrekt auf den Flanschen des I-Profils laufen.
- Prüfen Sie, ob alle vier Räder gleichmäßig auf dem Profil aufliegen und sich frei drehen lassen.
- Überprüfen Sie nach der Montage noch einmal, ob alle Befestigungen fest sitzen.
Mit längeren M18-Gewindestangen lässt sich der Laufkatze problemlos an nahezu jede gewünschte Profilbreite anpassen.
<img src="https://www.seilwindenshop.ch/media/wysiwyg/TD_M18.jpg" alt="TD M18" width="400" height="400">
Warum Seilwindenshop?
- Alle Produkte auf Lager –
sofort versandbereit aus eigenem Lager - Direkt vom Hersteller
- Schnelle Lieferung (1–3 Tage)
- Eigene Servicewerkstatt
LE 500 XXT 230V Laufkatze – Elektrischer Stahlseilzug mit 18 m Seil und 6 m Steuer- und Hauptkabel
Dieser LE 500 XXT 230V Laufkatze setzt neue Maßstäbe in Sachen Leistung und Vielseitigkeit. Mit einem 6 m langen Stromkabel, einem 18 m langen Stahlseil und einem 6 m langen Steuerkabel bietet er unübertroffene Flexibilität und Bewegungsfreiheit.
Technische Daten:
-
Laufkatze:
- Tragkraft: 1000 kg (2200 lb)
- Fahrgeschwindigkeit: 16,4 m/min
- Trägerhöhe: 10–22 cm
- Breite der Leiste: 68–110 mm
-
Seilwinde:
- Hubkraft: 500 kg (1000 mit Führungsrolle)
- Endanschläge oben
- Hubgeschwindigkeit: 8 m/min
- Motor mit Thermoschalter (Temperaturschutz)
- Schutzklasse IP54
- 5,6 mm x 18 Meter Stahlseil
- Lasthaken mit automatischer Bremse
- Inkl. Umlenkrolle (>200 kg & 4 m/min)
- Steuerkabel: 6 m
- Anschlusskabel (ca. 6 m lang)
- TÜV-, EMV- und CE-zertifiziert
- Konformität mit EN-14492-2
Weitere Merkmale:
- Entspricht der Norm EN-11492-2 und verfügt über ein patentiertes Design
- CE/GS/EMV/RoHS-Zulassung
- Obere Begrenzungsfunktion
- Anti-Aufrollfunktion
- Anschluss für thermischen Schutz
- Schutzart IP54
- Isolationsklasse B
- Mechanismusgruppe M1
- Einschaltdauer: S3-25 %-10 min
- Nennspannung: 220/230 V ~ 50 Hz
- Nennstrom: 4,0 A
- Eingangsleistung: 950 W
- Hubkraft: 100 kg (Einzelkabel), 200 kg (Doppelkabel)
- Hubhöhe: 18 m (Einzelseil), 9 m (Doppelseil)
- Hubgeschwindigkeit: 8 m/min (Einseil), 4 m/min (Zweiseil)
- Stahlseildurchmesser: 5,6 mm
- Zugfestigkeit des Stahlseils ≥ 1870 N/mm²
Zusätzliche Informationen:
- Harmonisiertes System (HS)-Code: 8425 1100
Garantie und Warnhinweise:
Lesen Sie die beiliegende Dokumentation für Garantieangaben und wichtige Sicherheitshinweise.
| EAN | 7439657024054 |
|---|---|
| Gewicht (Paket) | 34.000000 |
| HS-Code | 842531-00-90 |
| Antrieb | 230 VAC |
| Kraft | 10-200 |
| Geschwindigkeit (m/min) | 11-20 |
