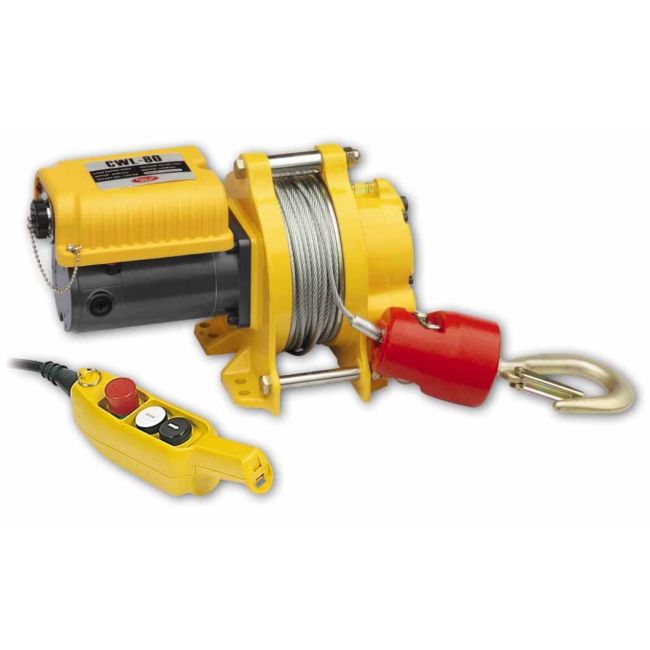

ComeUp CWL 80 (kg) 230 V - Elektrische Hubwinde

• Leichtes und kompaktes Design für einfache Installation


• Einzelne mechanische Ratschenbremse sorgt für sofortiges und sicheres Abbremsen


• Funktioniert mit normalem Haushaltsstrom


• Drahtseil wird mit einem Gewichtshaken mit Sicherheitsverschluss geliefert


• Geschlossener Trommelflansch verhindert das Einklemmen von Kabeln zwischen Trommel und Stützgussteilen


• Not-Aus-Schalter ist auf Anfrage erhältlich

Empfohlene Sicherung / Avisierte Sicherung / Gasifizierte Sicherung 25Amp / C träge

z.B. / gleich / z.B.: EATON PKNM-25/1N/C/03-A-MW C-K25A 300MA

• Tragfähigkeit: 80 kg mit Stahlseilauflage


• Hebegeschwindigkeit: 16 - 25 m/min


• Motor Schutzart IP44:
  1 Phase, 110V: 0,3 kw x 6A serienmäßig gewickelt
  1 Phase, 220-240V: 0,3 kw x 3A serienmäßig gewickelt


• Getriebeübersetzung: 56:1


• Maximale Hubhöhe: 23 m


• Bremsmethoden:
  für Motor: Elektromagnetisch
  für die Kraftübertragung: einfache mechanische Ratsche


• Stahlseil: 4 mm x 24 m


• Länge der Trommel: 46 mm


• Durchmesser der Trommel: 70 mm


• Durchmesser des Trommelflansches: 158 mm


• Befestigungsbolzenmuster: 120 mm x 90 mm ; 125 mm x 135 mm


• Nettogewicht, kg (Standardausführung): 16 kg


• Bruttogewicht: 18 kg


• Gehäuseabmessungen (L x T x H): 344 x 200 x 210 mm


• Abmessungen des Gehäuses(L x T x H): 376 x 330 x 240 mm

Die oben genannten Leistungsdaten basieren auf einer 50Hz-Stromversorgung. (Ein 60Hz-Motor ist als Option erhältlich, was zu einer Verringerung der Hubkapazität um 20% und einer Erhöhung der Geschwindigkeit um 20% führt.

Hubkapazität, Hubgeschwindigkeit und Kabelkapazität:

Bemerkung:
1Die obigen Leistungswerte basieren auf einer 50Hz-Stromversorgung.

Zugkraft für verschiedene Steigungen in kg

Anmerkung:
1 . Alle Werte beziehen sich auf die oberste Lage. Für jede reduzierte Lage auf der Trommel erhöht sich der Leinenzug um 10%.
2. Verwenden Sie einen Griffblock für den Einsatz mit einer Doppelleine, um die Leinenzugkraft um ca. 85% zu erhöhen.
3. Die Zugkapazitäten basieren auf einer Zugkraft, bei der 15% Reibung berücksichtigt wurden (spezifische Anwendungen können abweichen).

Warnung
Die Winde ist nicht für das Bewegen oder Heben von Personen vorgesehen.
Die angegebene Nenntragkraft basiert auf der obersten Seillage auf der Trommel.
Die Seilumwicklung auf der Trommel muss 5 Umdrehungen von der Trommel entfernt bleiben.

Warnung / Warning / Waarschuwing

DE: Nie mit der Winde direkt auf und gleich wieder ab fahren (tokkelen).

Oder schnell hintereinander kurze Strecken heben oder senken ( inching ). Gib es Zeit!!

NL: Nooit tokkelen met de lier, dus direct omhoog en omlaag, of korte stukjes omhoog of omlaag.

Geef de lier de tijd haar energie even af te voeren.

GB: Never Plugging ( Instant reverse-wind ) or INCHING !

DE: Vermeiden Sie schlaffes Seil und schiefes Heben.

Dies führt dazu, dass sich das Seil verheddert. Wickeln Sie das Seil richtig auf, bevor Sie es wieder anheben.

Verwenden Sie niemals die Winde selbst, um das Seil zu heben, wenn es verdreht ist. Dadurch wird der Motor der Winde beschädigt.

DE: Bevor Sie beginnen, sollte das Seil gezogen und losgelassen werden. Dann wird das Seil durch die untere Lage geschoben und kommt aus der Trommel heraus.

Versuchen Sie nicht, das Seil mit dem Seil selbst zu lösen. Dann wird der Motor brechen.

DE: Verhindern Sie, dass sich das Seil löst. Heben Sie immer vertikal. Das Seil kann in den unteren Lagen stecken bleiben oder neben der Trommel landen.

Versuchen Sie niemals, die Lagen mit der Winde selbst zu reparieren. Dies führt zu einer Beschädigung der Winde.
