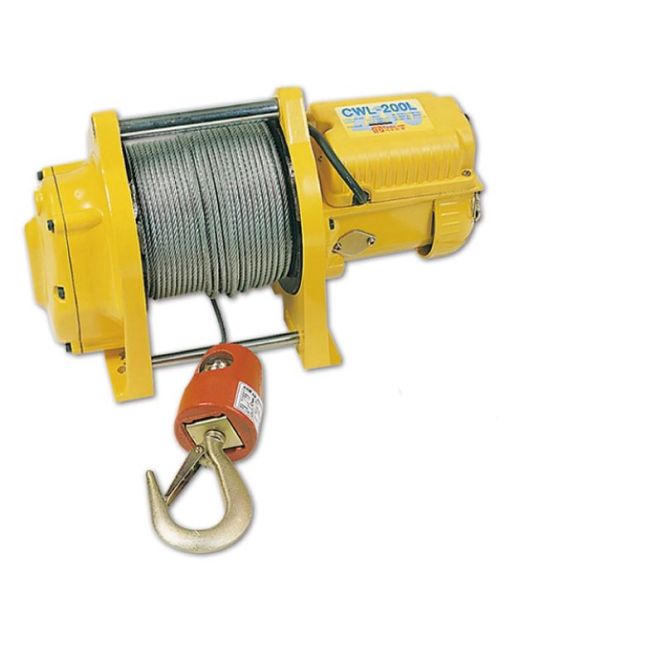

ComeUp CWL 200 L 230V 200 kg 71 m - Elektrische Hubwinde

ComeUp CWL 200 L 230 V 200 kg 71 m – Elektrisch Hubwinde

Der CWL 200 L 230 V Seilwinde setzt neue Maßstäbe in Sachen Leistung mit einer Tragkraft von 200 kg auf der obersten Lage des Stahlseils. Die Hubgeschwindigkeit von 11 bis 16 m/min sorgt in Kombination mit dem 1,5-kW-Motor der Serie 7,5 A (IP44) für eine effiziente Leistung. Das Übersetzungsverhältnis von 240:1 und die maximale Hubhöhe von 69 m machen diesen „ Seilwinde “ vielseitig einsetzbar.

Optionen:

Optional ist gegen Aufpreis eine Funkfernbedienung erhältlich: die TELEPP CP7. Außerdem kann eine Drehzahlregelung hinzugekauft werden. Diese Drehzahlregelung wird in die Spannungsversorgung eingebaut.

Technische Daten:

• Tragkraft: 200 kg auf Stahlseil
• Hubgeschwindigkeit: 11–16 m/min
• Motorklasse IP44: 1-phasig, 220 V / 230 V / 240 V: 1,5 kW x 7,5 A, Reihenschaltung
• Übersetzungsverhältnis: 240:1
• Maximale Hubhöhe: 69 m
• Bremsarten: elektromagnetisch für den Motor, mechanisches Ratschen-System für das Getriebe
• Stahlseil: 5 mm × 71 m
• Trommellänge: 147 mm
• Trommeldurchmesser: 95 mm
• Durchmesser des Trommelflansches: 190 mm
• Befestigungslochbild: 197 mm x 94 mm; 207 mm x 135 mm

Leistungsdaten:

• 1. Lage Stahlseil: 320 kg Tragkraft, 11 m/min Hubgeschwindigkeit, 8,9 m Stahlseil auf der Trommel
• 7. Lage Stahlseil: 200 kg Tragkraft, 16 m/min Hubgeschwindigkeit, 71 m Stahlseil auf der Trommel

Zugkraftkapazität bei verschiedenen Steigungen in kg:

• CWL-201L:
• 10 % 6°: 1.670 kg
• 20 % 11°: 890 kg
• 40 % 22°: 650 kg
• 60 % 31°: 410 kg
• 80 % 39°: 320 kg
• Hinweis: Die Leistungswerte basieren auf einer 50-Hz-Stromversorgung.

Anmerkungen:

• Alle Angaben beziehen sich auf die oberste Lage. Die Zugkraft erhöht sich um 10 % pro Lageverringerung auf der Trommel.
• Verwenden Sie einen „ Umlenkrolle “ für den Zweileinerbetrieb, um die Zugkraft um ca. 85 % zu erhöhen.
• Die Zugkräfte basieren auf einer Zugbelastung mit einem Aufschlag von 15 % für Reibung (spezifische Anwendungen können abweichen).

Warnung:

Das „ Seilwinde “ ist nicht zum Bewegen oder Heben von Personen vorgesehen. Die angegebene Tragfähigkeit basiert auf der obersten Lage „ seil “ auf der Trommel. Das „ seil “ auf der Trommel muss 5 Wicklungen von der Trommel entfernt bleiben.

Garantie:

Für jeden neuen „ Seilwinde “ gilt eine Garantie gegen Herstellungs- und Materialfehler für einen Zeitraum von zwölf Monaten ab Kaufdatum. Seile sind von der Garantie ausgeschlossen.
