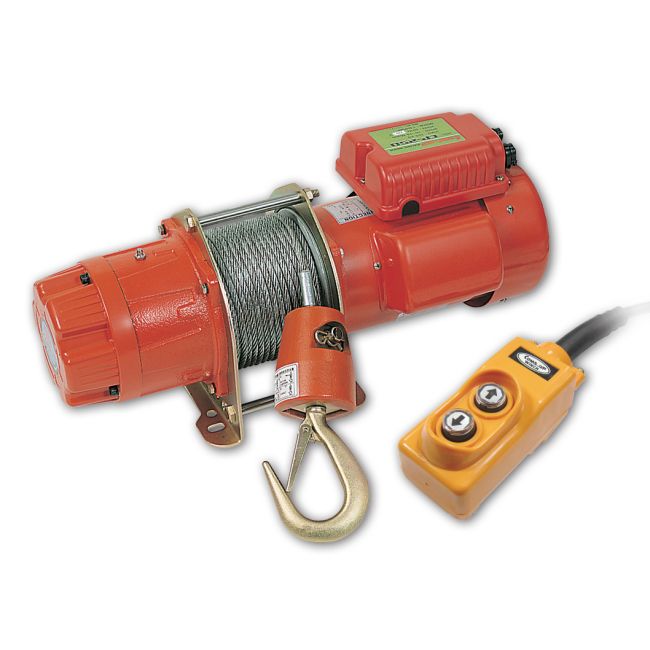

CP-300 (kg) 230 V
- Formschlüssige Befestigung des Stahlseils an der Trommel
- Elektromagnetische Federdruckbremse
- Hochbelastbare Hochleistungskugellager auf allen Laufflächen
- Planetengetriebe für maximalen mechanischen Wirkungsgrad
- Geschlossene Trommelflansche zur Verhinderung des Einklemmens des Kabels zwischen Trommel und Stahlträgerplatten
- Geräuscharmer Betrieb
- Not-Aus-Schalter ist auf Anfrage erhältlich
- Niederspannungssteuerung ist auf Anfrage erhältlich
- Tragfähigkeit: 300 kg auf Stahlseiloberlage
- Hebegeschwindigkeit: 10 - 15 m/min
- Stromquelle: 1 Phase, 110V oder 220-240V
- Motorleistung IP44: 1,1 kw x 4 Pole Induktionsbremsmotor
- Getriebeübersetzung: 43:1
- Maximale Hubhöhe: 29 m
- Bremsverfahren: Elektromagnetisch
- Stahlseil6 mm x 30 m
- Länge der Trommel: 110 mm
- Durchmesser der Trommel: 94 mm
- Durchmesser des Trommelflansches: 154 mm
- Muster der Befestigungsschrauben : 142 mm x 142 mm
- Nettogewicht, kg (Standardausführung) : 38 kg
- Bruttogewicht: 40 kg
- Abmessungen der Wanne (L x T x H): 548,5 x 210 x 241 mm
- Abmessungen der Box(L x T x H): 650 x 286 x 285 mm
Die oben genannte Leistung basiert auf einer 50 Hz-Stromversorgung. (Ein 60Hz-Motor ist als Option erhältlich, wodurch sich die Hubkapazität um 20% verringert und die Geschwindigkeit um 20% erhöht.
Hubkapazität, Hubgeschwindigkeit und Kabelkapazität:
|
Niedriges Stahlseil
|
Tragfähigkeit, kg
|
Hubgeschwindigkeit, m/min
|
Gesamtseil auf der Trommel, m |
|
1e
|
444
|
10
|
5.4 |
|
2e
|
396
|
11.3
|
11.5 |
|
3e
|
358
|
12.5
|
18.3 |
|
4e
|
327
|
13.8
|
25.7 |
|
5e
|
300
|
15
|
30 |
Hinweis: Die oben genannten Leistungswerte basieren auf einer 50 Hz-Stromversorgung.
Zugkraft bei verschiedenen Neigungswinkeln in kg
|
Modell
|
Horizontal
|
Neigung % Neigung / Winkel in Grad
|
||||
|
10% 60°
|
20% 11°
|
40% 25°
|
60% 31°
|
80% 39°
|
||
|
CP-300
|
2,250
|
1,200
|
900
|
600
|
500
|
400 |
Anmerkung:
1 . Alle Werte beziehen sich auf die oberste Lage. Für jede reduzierte Lage auf der Trommel erhöht sich die Zugkraft um 10%.
2. Verwenden Sie einen Griffblock für den Einsatz mit einer Doppelleine, um die Leinenzugkraft um ca. 85% zu erhöhen.
3. Die Zugkapazitäten basieren auf einer Zugkraft und 15% Reibung wurden berücksichtigt (spezifische Anwendungen können abweichen).
Warnung
Der Seilwinde ist nicht für das Bewegen oder Heben von Personen vorgesehen.
Die angegebene Nenntragfähigkeit basiert auf der obersten Seillage auf der Trommel.
Die Seilumwicklung auf der Trommel muss 5 Umdrehungen von der Trommel entfernt bleiben.
Jedes neue Seilwinde ist für einen Zeitraum von 12 Monaten ab dem Kaufdatum gegen Herstellungs- und Materialfehler garantiert.
KABEL FALLEN NICHT UNTER DIE GARANTIE.
Zubehör:
| Standard Zubehör | Option Zubehör |
|
|
